熊谷管道自动焊机是如何焊接海洋管道的?

返回列表 来源: 成都熊谷加世电器有限公司 发布日期: 2020.05.09

熊谷管道自动焊机进军海洋管道工程,对熊谷人来说又是新的征程的开始,熊谷管道自动内焊机,双焊炬自动外焊机整套焊接设备于 2019 106日正式亮相于舟山海洋管道建设,取得“一次性焊接合格率 95.7% ”的好成绩。熊谷管道自动焊机凝聚了熊谷公司数十年对管道自动焊机坚持不懈的技术研发和全体技术人员对各种技术的攻坚克难。那它是如何适应海洋复杂的环境因素焊接海洋管道的呢?让我们一起去舟山海洋石油管道铺设现场看一看吧。

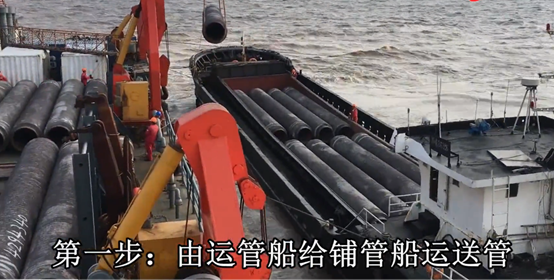

第一步:由运管船给铺管船运送管

1589005186(1)

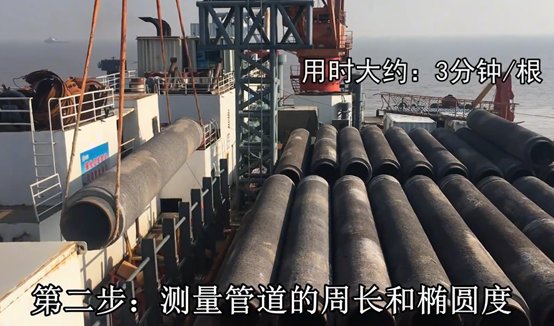

第二步:测量管道的周长和椭圆度,匹配好后,吊装到作业流水线

1589005205

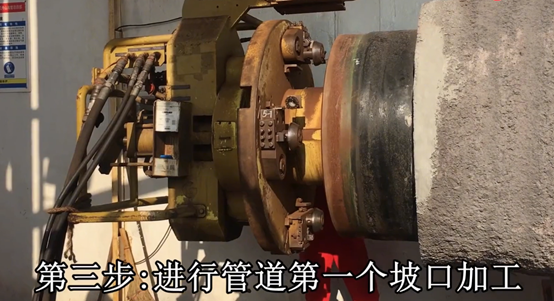

第三步:坡口机上场,管道两端进行坡口加工,将原始坡口25度加工至双枪复合坡口5

1589005281(1)

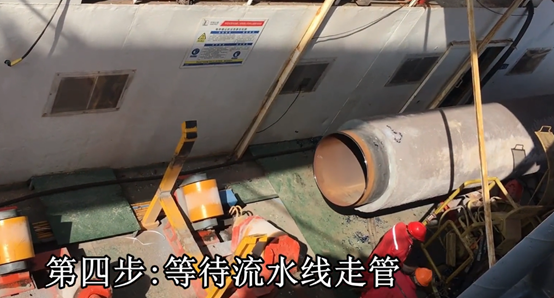

第四步:等待流水线走管

1589005290(1)

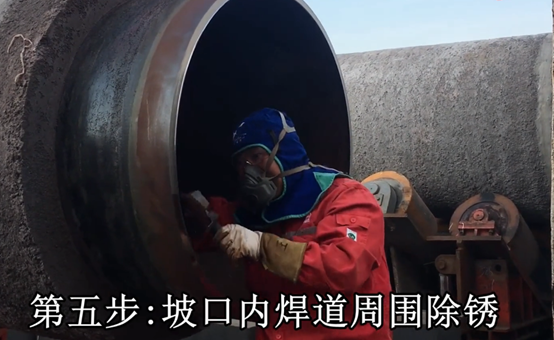

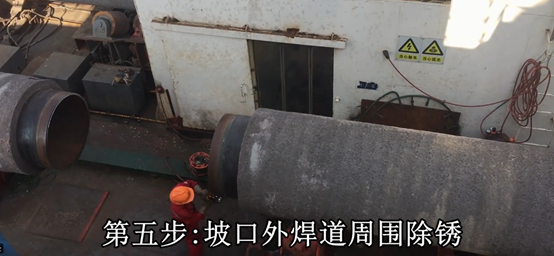

第五步:坡口内外焊道周围进行除锈处理

1589005302(1)

1589005312(1)

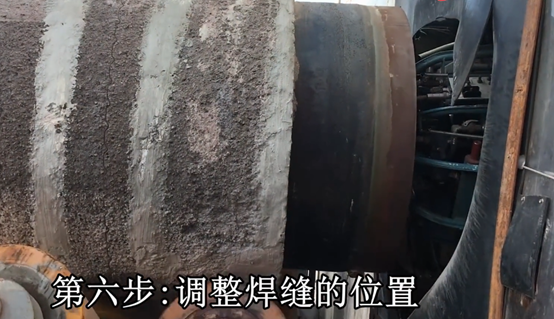

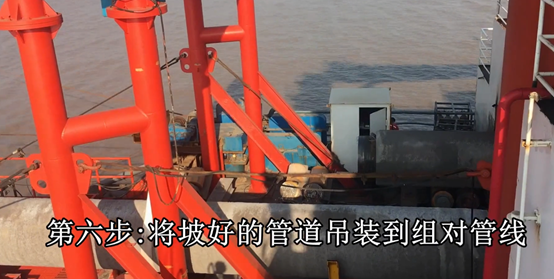

第六步:调整焊缝的位置:将坡好口的管道吊装到组对管线,然后调整焊缝的位置

1589005323(1)

1589005343(1)

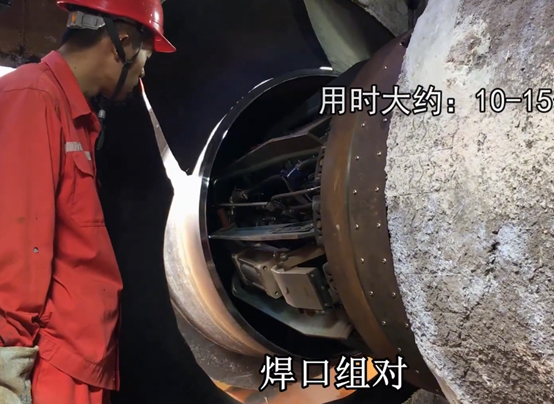

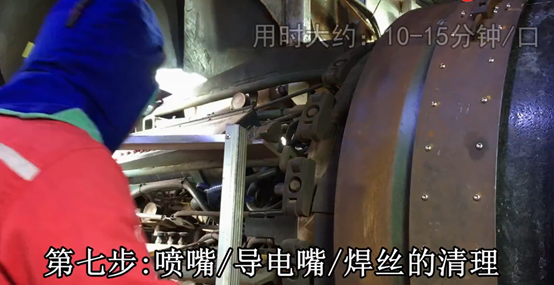

第七步:内焊机组对前的准备工作:喷嘴、导电嘴、焊丝的清理;焊枪位置的检查;焊口组对;

1589005353(1)

1589005365(1)

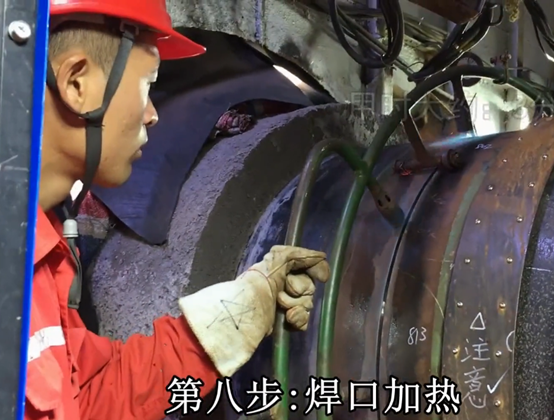

第八步:焊口加热

1589005375(1)

第九步:使用熊谷管道自动内焊机打底

1589005386(1)

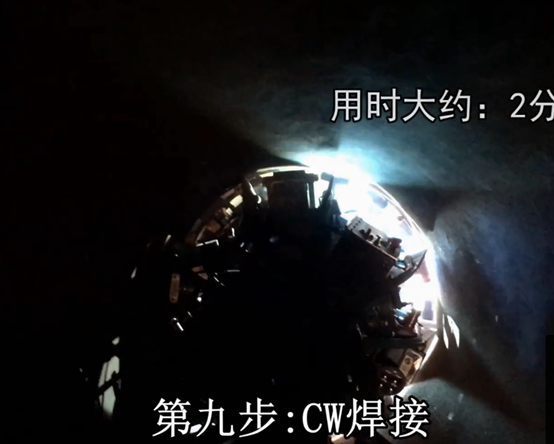

CW焊接

1589005404(1)

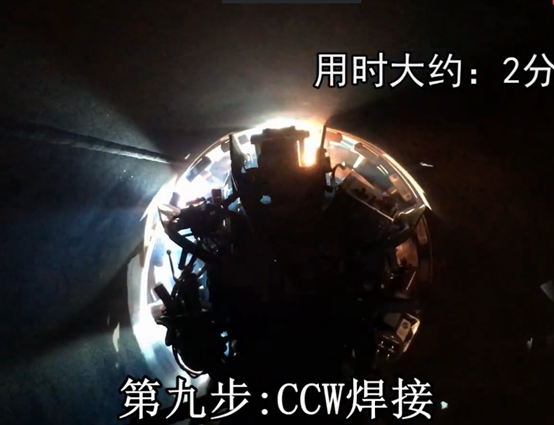

CCW焊接

1589005413(1)

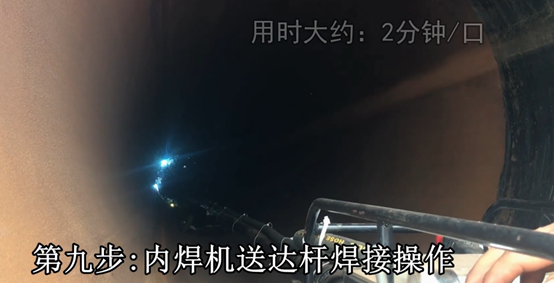

操作内焊机的送达杆

1589005423(1)

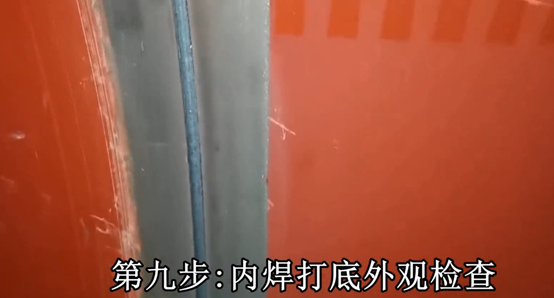

检查焊缝

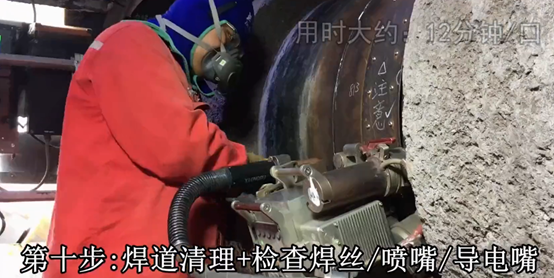

第十步:外焊接第一工位

1589005433(1)

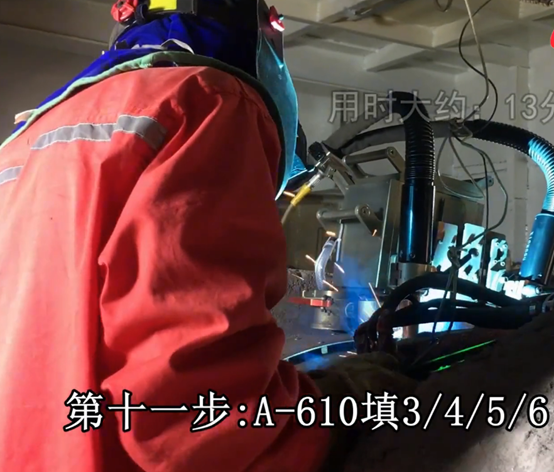

第十一步:外焊接第二工位

1589005444(1)

熊谷双焊炬管道自动外焊机填3/4/5/6

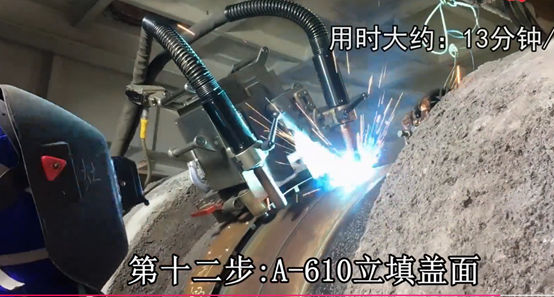

第十二步:外焊接第三工位

1589005454(1)

熊谷双焊炬管道自动外焊机立填盖面

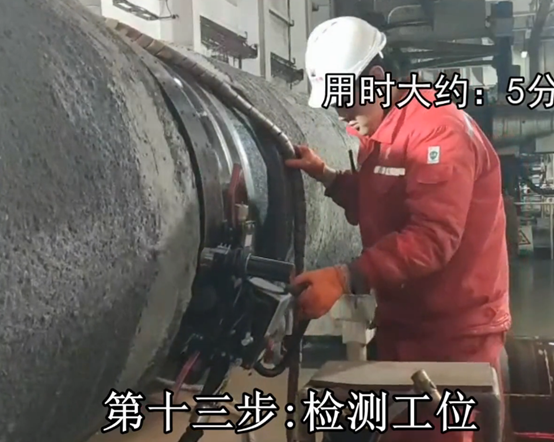

第十三步:检测工位(焊缝)

1589005466(1)

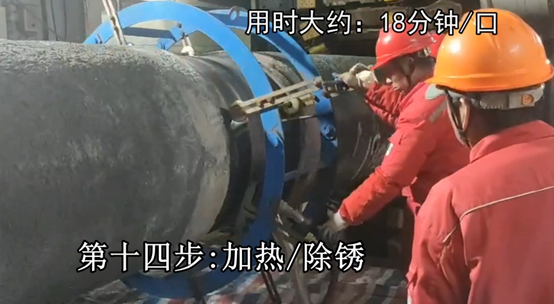

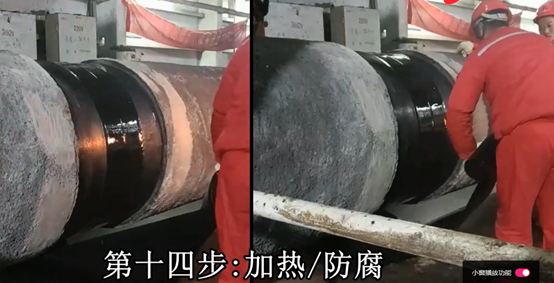

第十四步:加热、除锈、防腐

1589005478(1)

1589005498(1)

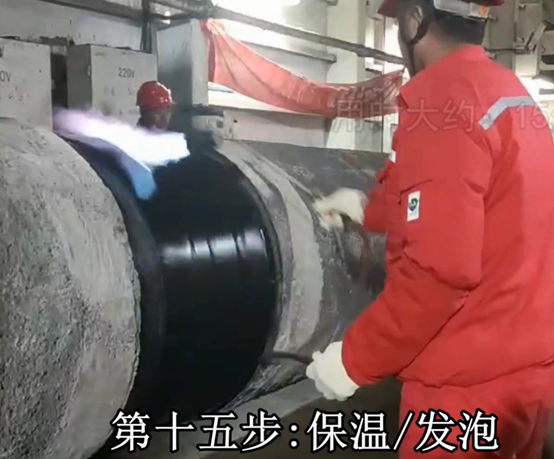

第十五步:保温、发泡、固定成型

1589005512(1)

保温、发泡

1589005523(1)

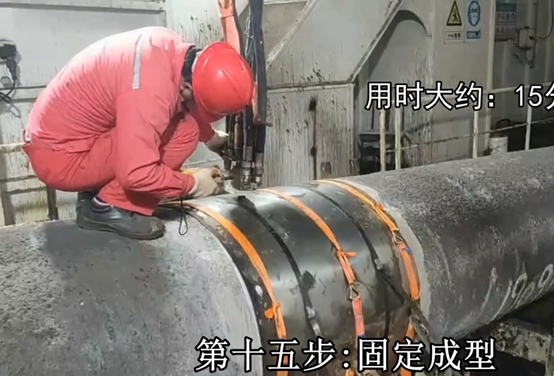

固定成型

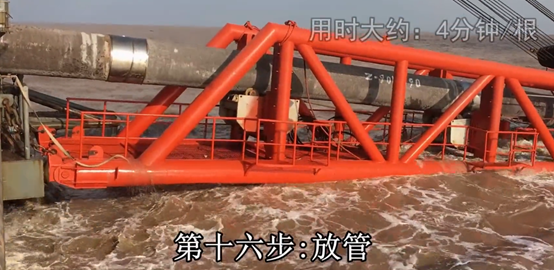

第十六步:放管

1589005533(1)

看完了图文版的介绍是不是不过瘾?小编为您准备好了更直观的视频版,为您揭开海洋管道焊接神秘面纱。

视频传送门:

中国建设者,逢山开路、遇水搭桥,创造了一个又一个奇迹,大国工程彰显了国家力量,中国速度令世界称奇,致敬每一位建设者,是你们让中国变得更加璀璨瞩目!
