几何变形检测(geometry inspection),以检测管道的几何变形情况为目的所实施的管道内检测。由于管道的埋地特征,地面在非开挖的情况下是无法进行检测的,管道内检测是管道检测经济有效率的检测方法。管道几何变形检测也是管道内检测的一种方法,都是利用管道介质作为动力推动检测器前进的检测方法,新建管道由于没有投运,检测前要提供压缩气或水等作为介质。
管道几何变形检测器,利用微电磁技术配以机械臂对管道几何变形进行检测,变形检测器有较强的管道变形通过能力,可通过变形量达25%的管道变形,可检测管段、弯头、里程、三通、斜接、焊缝等特征和管道变形。现在新的几何变形检测器,可以搭载IMU惯性测量单元,可以对管道中心线和管道走向进行检测。
那什么时候要进行管道几何变形检测器呢?管道有下列情况之一应投运几何变形检测器:
1、测径清管器测径板发生严重变形且无法确定变形点的准确位置时;
2、新建管道在投入试运营前;
3、投入运营一年以上的管道;
4、运营管道被超负荷物体长期占压或机械破坏;
5、管道通过地区发生泥石流、山体滑坡等自然灾害;
6、管道通过地区发生里氏5级以上的地震;
7、管道安全评估需要。

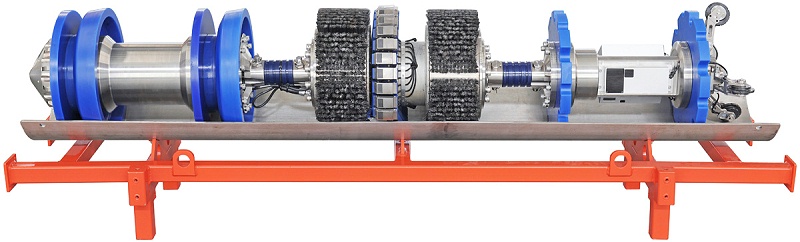

除了以上情况需要进行管道内检测外,在管道漏磁内检测前,因为漏磁内检测器需要磁化管壁,搭载有骨架、永磁体、钢刷并且为保证有效磁化,需要紧贴管内壁,其通过能力较差,在不确定漏磁内检测器能通过前,也需要发一个几何变形检测器,确保漏磁内检测的安全运行。
