产品应用可进行自保护药芯焊丝半自动焊、纤维素焊条下向焊、低氢焊条焊、简易直流氩弧焊；
产品优势采用IGBT模块及PWM控制，逆变频率20kHz，系统调节时间短，动态性能好。采用负反馈控制，平特性时电压恒定；降特性时电流恒定，抗电网电压波动能力强，焊接过程稳定、熔池易于控制，焊缝成形好。
400-8080-663

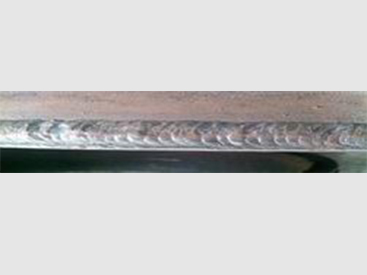

飞溅小，成型好

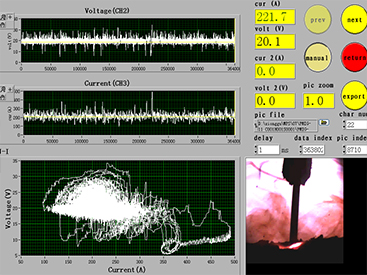

波形控制技术，熔深大

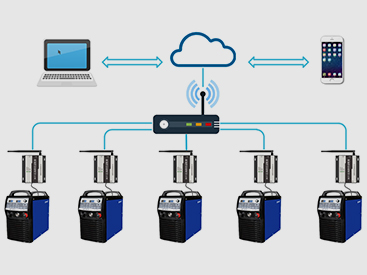

远程监控
高温试验

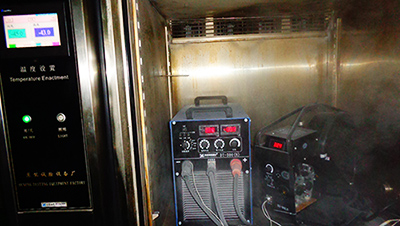

低温试验

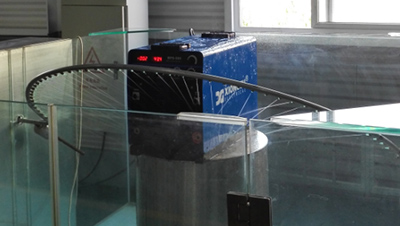

淋雨试验

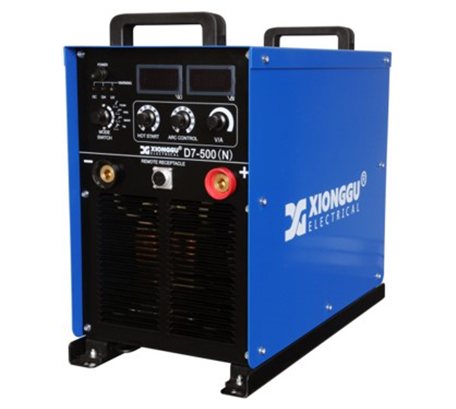

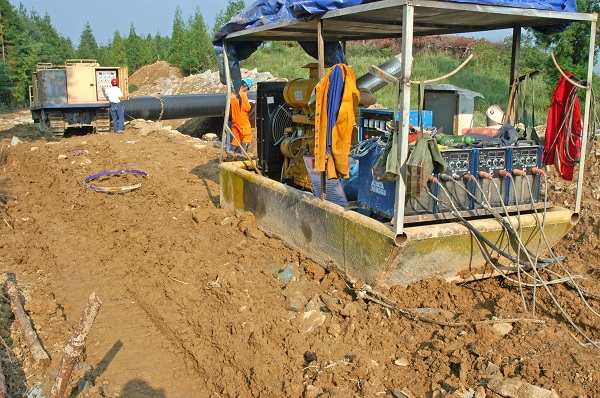

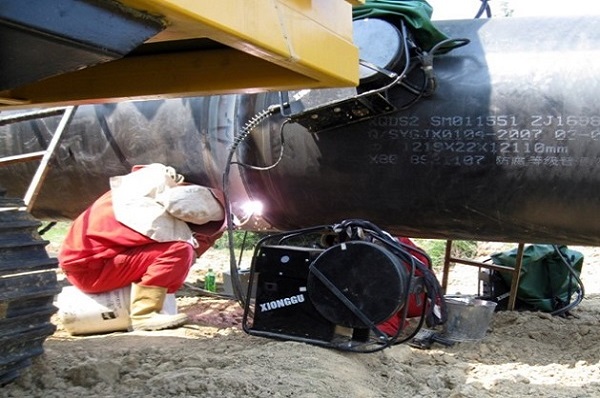

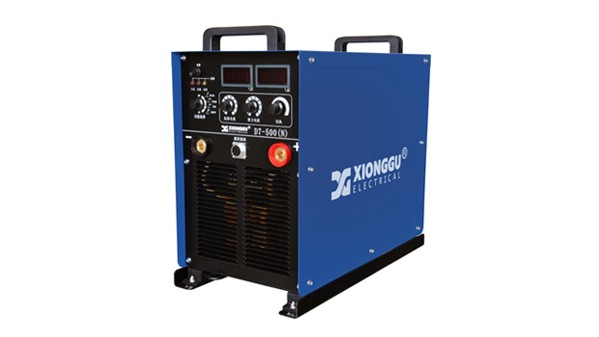

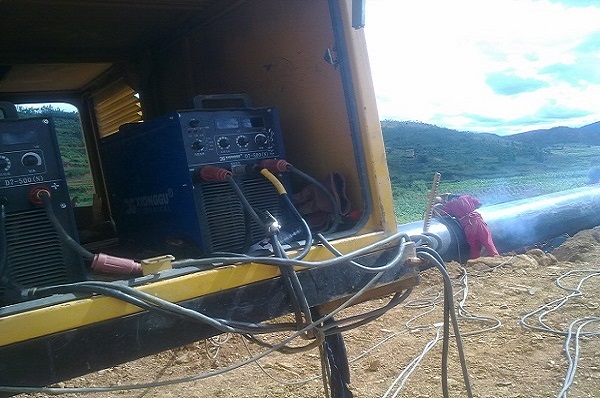

D7-500(N) IGBT逆变半自动多功能焊机采用IGBT全桥逆变技术，工作频率达20KHz，特殊的波形控制技术，具有理想的静外特性曲线及良好的动态响应特性。具有恒流CC、恒压CV两种模式，可进行自保护药芯焊丝半自动焊、纤维素焊条下向焊、低氢焊条焊、简易直流氩弧焊的焊接；防尘、防沙、防水、防震，防护等级为IP23，可在环境气温为－40～+55℃和海拔高度为4000米的环境条件下工作。恒压CV模式的自保护焊，通过调整过渡波形，可进行较好的熔深控制，在我国广泛应用于石油天然气管道焊接。
◆防尘、防沙、防水、防震设计，环境适应性好；
◆焊接电流（CC）/电压（CV）数字预设、显示；
◆IGBT逆变电源，高效节能；
◆电磁兼容性好。

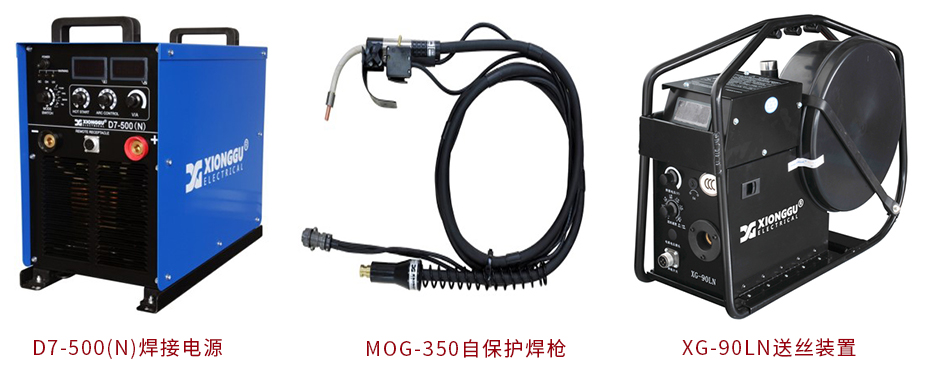

| 焊接电源 | 型 号 | D7-500(N) | ||
| 输入电源 | 三相 380V±10％ 50/60Hz | |||
| 额定输入功率 | 33kVA | |||
| 额定输入电流 | 50A | |||
| 额定输出电流/电压 | 500A/40V | |||
| 额定负载持续率 | 60％ | |||
|
空载电压 （峰值） |
平特性（CV） | 77V | ||
| 下降特性（CC） | 73V | |||
| 电压调节范围（CV） | 17V-39V | |||
| 电流调节范围（CC） | 50A～500A | |||
| 冷却方式 | 风冷 | |||
| 外壳防护等级 | IP23 | |||
| 重 量 | 50kg | |||
| 外形尺寸(宽×深×高) （mm） | 310×720×560 | |||
| 送丝装置 | 型号 | XG—90LN | ||
| 额定焊接电流 | 500A | |||
| 额定负载持续率 | 60％ | |||
| 额定输入电压 | DC 24V | |||
| 额定输入电流 | 3A | |||
| 送丝速度 | 0.76~4.06m/min (30~160inch/min) | |||
| 适用焊丝直径 | Φ2.0mm～Φ2.4mm | |||
| 适应焊丝类别 | 自保护药芯焊丝 | |||
| 焊丝盘最大容量 | 6.5kg | |||
| 适用焊丝盘 | Ф238mm×Ф170mm×70mm | |||
| 防护等级 | IP23 | |||
| 环境气温 | -40~55℃ | |||
| 重量 | 12kg | |||
◆参数仅供参考，以实物为准。
